由于我們使用的電纜線存在電阻，當電流流過電纜線時，會在電纜線上產生壓降，造成空壓機的工作電壓低于變壓器輸出電壓。
空壓機允許的電壓降為5%，如果壓降過大將無法保證空壓機正常運行，甚至無法開機！

計算公式
U=1.732 * I * cosψ * ρ * L / S

U：電壓降 V（伏）

I：運行電流 A(安培)

cosψ：功率因數

ρ：電阻率 （20℃時，銅為0.0172、鋁為0.0283；溫度越高，電阻率越高，在常溫下，溫度變化10℃，電阻率變化5%）

L：電纜長度 m(米）

S：電纜截面積 mm2（平方毫米）

舉例
一臺BS-132G空壓機，最大運行電流為277A，功率因數0.9，用戶電纜長度450米，采用鋁芯電纜，電纜截面積200平方毫米。

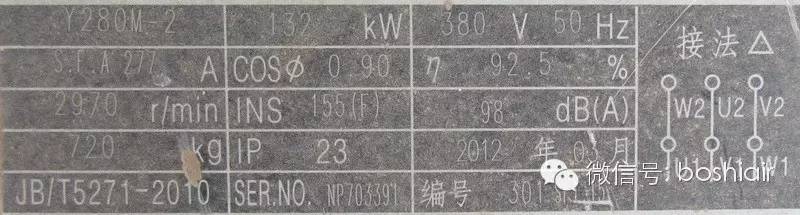

 電機銘牌

運行電壓降計算
U=1.732 * 277 * 0.9 * 0.0283 * 450 / 200 = 27.5 = 27.5V

經計算，電壓降為7.2%，超出空壓機允許范圍，如果此時變壓器端為380V，空壓機電壓只有352.5V，很難保證空壓機的正常運行。
建議縮短供電距離，增大電纜截面積。

啟動電壓降計算
星-三角啟動時，電流為運行電流3到4倍，按3倍計算：
U=27.5*3 = 82.5 = 82.5V

如果此時變壓器端為380V，空壓機電壓只有297.5V，空壓機無法啟動。（補充：此例是維修過程中實際遇到的問題，用戶無法開機。將用戶變壓器輸出調高到430V，空壓機星-三角時間調整為12秒，最終空壓機能夠啟動運行。但電壓過高，壓降過大，存在很大風險。）

在實際應用中，我們除了注意縮短供電距離、保證電纜線的截面積外，還必須確保變壓器容量足夠大，如果變壓器容量不夠，自身壓降過大，空壓機啟動和運行時輸出的電壓再次被降低，再加上電纜線的壓降，很難保證空壓機能正常運行。
